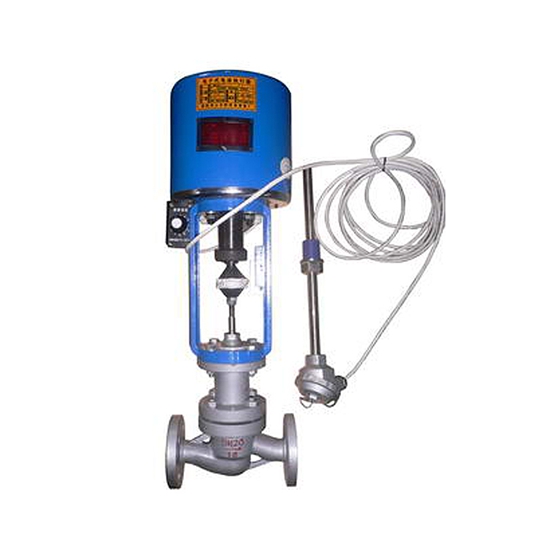

•  ZZWPE自力式温控阀适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、纺织、制药等生产工程。它适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、纺织、制药等生产工程。

    特点:

    1、无需任何外加能源,利用被调介质自身能量实现介质温度自动调节的执行器产品。
    有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,因而广泛应2、用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。



    应用范围:

    自力式温度调节阀,又称温控阀、自力式温度控制阀、温度调节阀、温度控制阀。由控制阀门和温控器组成。按用途分为加热型和冷却型。自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。


    设计选用要点

    (1)先确定被控制的介质是油还是水。
    (2)计算被控制的介质的流量m3/h。
    (3)根据被控制的介质及其设计流量来选择三通调温阀口径。
    (4)根据阀体材料(铸铜或T铸铁)、连接形式(F法兰、G管螺纹 、ZG锥管螺纹)、阀门结构型式(Z转阀式、H滑阀式)、温度调节范围和安装型式确定三通调节阀型号。
    (5)根据三个阀口流体的不同流向,三通调温阀可用于合流或分流控制场合。
    (6)合流式三通调温阀的作用是将两种不同温度的流体通过阀门混合成温度介于前两者之间的第三种温度的流体,这种阀 有两个进口(B为高温入口,C为低温入口)和一个出口(A),感温元件装在出口(A)处。分流式三通调温阀的作用是把一种流体通过阀后按比例分成两路,当阀在关闭一个出口的同时就打开另一个出口,这种阀有一个入口(A)和两个出口(B为旁通回流口,C为分流冷 却口)。
    (7)三通调温阀可以替代一个二通阀和一个三通接管。
    (8)转阀式三通调温阀有六种安装型式,适应任意管向的联结,安装型式根据系统实际管路联结选定。
    (9)三通调温阀可任意位置安装,但应急手动装置面应安装 在便于操作的位置。
    (10)为防止介质中杂质卡死或堵塞,三通调温阀宜在该阀前设置过滤器。

ZZWPE自力式温控阀

ZZWPE自力式温控阀适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、纺织、制药等生产工程。它适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应 ...
